產品介紹
概述
U850_MTK6580A_V2.0_A 板卡集成多媒體解碼、3G模塊，GPS，液晶驅動、WIFI、藍牙、串口于一體，支持絕大部分當前
流行的視頻及圖片格式解碼。支持MIPI接口的1280*720分辨率的顯示屏，最大支持1280*720P解碼。大大簡化整機系統
設計，穩定性更強，非常適合于視頻廣告機，智能家居，觸模查詢一體機，自動購買機，信息發布系統，智能顯示終端,
智能物聯網等產品應用。
應用領域:
■ 商顯廣告機
■ 數字標牌
■ 觸模查詢一體機
■ 智能家居
■ 自助售貨機
特點
◆ 高集成度。集成USB/MIPI/TTL串口/GPS/WIFI/藍牙一體，簡化整機設計，可接喇叭和咪頭
◆ 豐富的擴展接口.2個標準USB接口,共2個可擴展串口,用于客戶串口有二路,包括一路TTL串口1，一路TTL串口2可以滿足
市場上大部分外設要求。
◆ 支持RJ45 100M速度的網絡接口。
◆ 支持800M像素的攝像頭。
◆ 高清晰度。MIPI最大支持1280X720P的屏。
◆功能齊全。支持橫豎屏播放，支持發布系統，視頻分屏，滾動字幕，USB數據導入等功能。
◆ 管理方便：人性化的播放列表制作軟件，便于廣告播放管理和控制，方便了解播放情況。
板子尺寸：
尺寸：85mm*70mm 板厚1.6mm
螺絲孔規格：直徑3.5mm*4

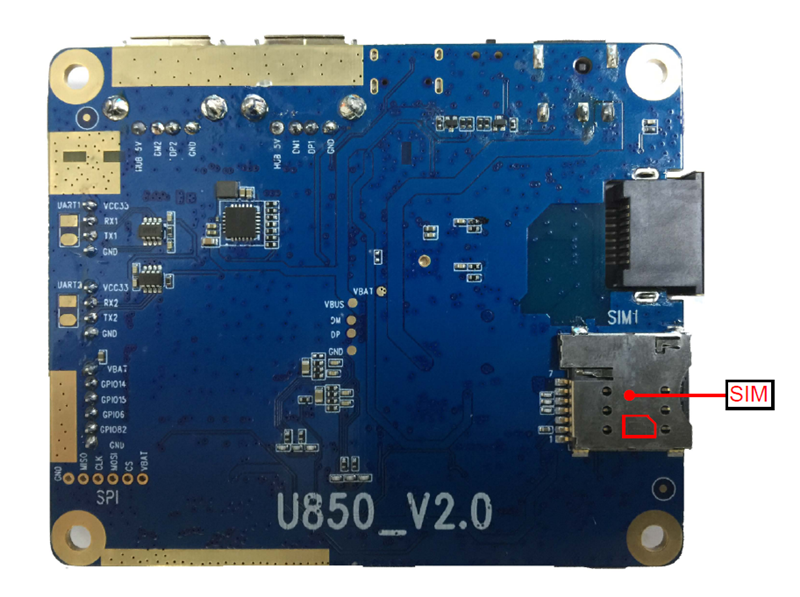

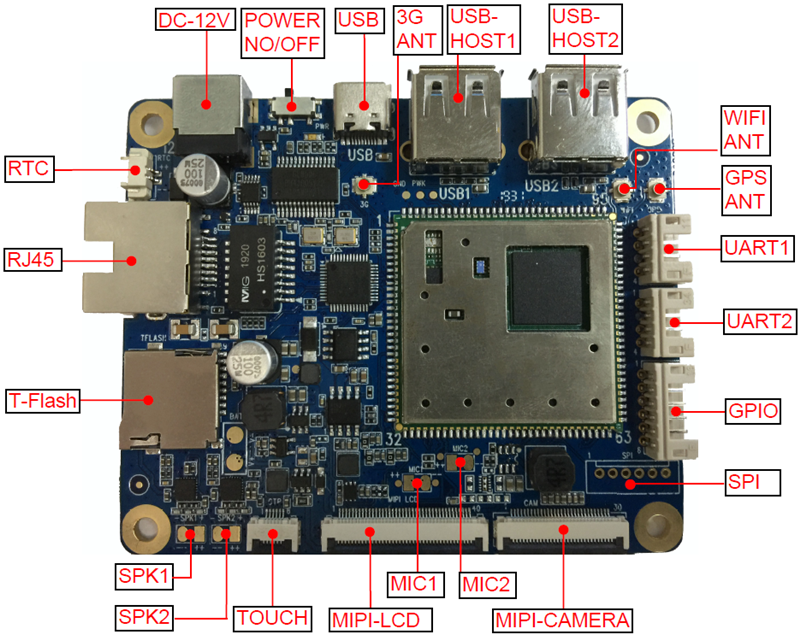

產品圖片：
基本功能列表
|
(1)主要硬件指標 |
|
|
尺寸 |
85mm * 70mm * 12.5mm |
|
操作系統 |
Android 6.0系統 |
|
CPU |
MTK6580 Cortex-A7 四核，主頻1.3 GHz |
|
內存 |
標配1GB DDR3（2GB DDR3 可選） |
|
內置存儲器 |
標配8GB EMMC (16GB/32GB可選) |
|
視頻輸出 |
MIPI可以支持1280X720P |
|
音頻輸入/出 |
喇叭輸出(內置8Ω/3W 高保真內磁喇叭*2)、耳機輸出、MIC IN |
|
播放軟件 |
支持常用的主流廣告播放軟件 |
|
擴展接口 |
2個USB接口(2個標準USB口),共2個可擴展串口,用于客戶串口有二路,包括一路TTL串口1，一路TTL串口2，可以滿足市場上大部分外設要求。 一個后MIPI攝像頭 支持800萬像素 |
|
觸摸屏 |
支持I2C 觸摸屏、USB 觸摸屏 |
|
網絡支持 |
GPS，WiFi、藍牙4.0、FM,無線外設擴展可選 |
|
視頻播放 |
支持AVI（H.264, DIVX, DIVX, XVID, RM, RMVB, MKV（H.264, DIVX, DIVX, XVID), WMV, MOV, MP4（H.264, MPEG, DIVX, XVID), MPEG, MPG, FLV（H.263，H.264) (UP TO 720P) 等 |
|
音頻播放 |
支持MP3,WMA,WAV,OGG,FLAC,ALAC,APE,AAC,AC-3等 |
|
圖片格式 |
支持BMP, JPG, JPEG,GIF, PNG等 |
|
RTC 實時時鐘 |
支持 |
|
系統升級 |
支持?jǐn)?shù)據線升級,自動開機選擇開關，拔向左邊代表USB升級，拔向右邊代表上電自動開機功能 |
|
電源/遙控 |
12V 4A |
|
(2)基本接口配置 |
|
|
類型 |
描述 |
|
USB接口 |
帶2個USB 2.0，支持U盤，鼠標，串口等擴展功能 |
|
喇叭接口 |
左右聲道立體聲輸出 |
|
DC接口 |
帶1個5.5-2.5mm標準電源接口， |
|
匹配輸入為：DC12V/4A |
|
|
GPIO接口 |
標準2.0MM 6PIN 1路GPIO |
|
TP接口 |
標準2.0MM 6PIN TP接口1個 |
|
電源按鍵接口 |
標準GND和POWERKEY |
|
MIC座 |
焊盤式 雙路MIC |
|
TYPE C USB座 |
標準TYPE C USB插座 |
|
（3）基本軟件配置 |
|
|
類型 |
描述 |
|
操作系統 |
Android 6.0 |
|
語言 |
支持中、英文等多國語言 |
|
系統功能 |
瀏覽器 |
|
音樂播放器 |
|
|
高清播放器 |
|
|
相機 |
|
|
設置 |
|
|
文件管理器 |
|
|
應用安裝 |
|
|
時鐘 |
|
|
日歷 |
|
|
電子郵件 |
|
|
計算器 |
|
|
下載 |
|
|
原生態Android系統，可開放root權限，可進行產品定制開發 |
|
